Устройство холодильника

Все части холодильника:

• Компрессор;
• Конденсатор;
• Испаритель;
• Капиллярная трубка или ТРВ (термо-регулирующий вентиль);
• Трубки для их соединения, имеют замкнутую герметичную систему.

В каждой системе холодильника закачан фреон. Фреон - это хладагент, с помощью которого переносится тепло из внутренней части холодильника в окружающую среду. Когда компрессор работает, то он создает давление в несколько атмосфер, сжимая фреон, выталкивает его в конденсатор, где он остывает. В конденсаторе фреон начинает остывать и переходит из газообразного состояния в жидкое состояние. К конденсатору припаян фильтр-осушитель, а к фильтру капиллярная трубка. Фильтр служит для улавливания твердых частиц и влаги в системе (если они имеются). По тонкой капиллярной трубке фреон поступает в испаритель. В испарителе фреон начинает активно вскипать и начинается охлаждение камеры. И весь цикл повториться снова много раз.

На сегодняшний день, данная работа любого бытового холодильника Атлант, Индезит, Самсунг или Либхер основан на таком принципе.

Без определенных знаний лучше не лезть и не разбирать холодильник. Отремонтировать холодильник на дому своими руками без специального инструмента практически невозможно. Такой ремонт может привести к более серьезной неисправности и сэкономить деньги тут уже точно не получиться. Для ремонта необходимо имет: горелку, баллон с фреоном, вакуумный насос, припой и т.д. Согласитесь, сделать ремонт мастеру по холодильникам не составит труда. А если Вы собрались сделать заправку фреона своими руками, то необходимо потратить около 15тыс. рублей только на покупку необходимого инструмента! И вы точно не сэкономите на ремонте - это факт!

Доверьте ремонт холодильников профессионалам своего дела - звоните!

Устройство бытового холодильника состоит из нескольких частей:

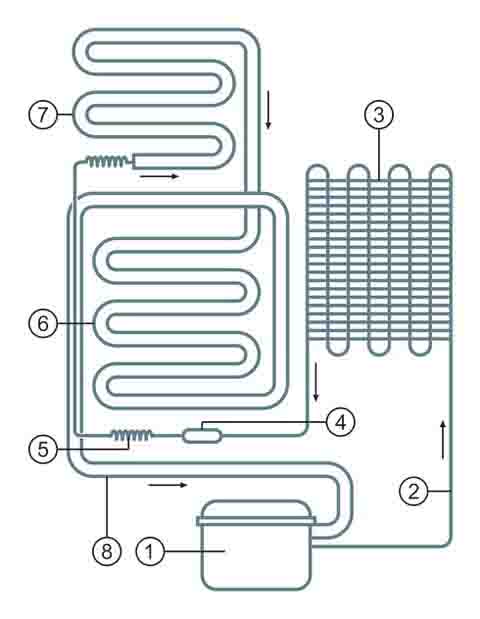

На рисунке представлено устройство двухкамерного бытового холодильника с одним компрессором. Холодильная камера – плачущий испаритель. Морозильная камера – без "No Frost".

1. Компрессор
2. Нагнетательный трубопровод
3. Конденсатор
4. Фильтр-осушитель
5. Капиллярная трубка
6. Плачущий испаритель холодильной камеры
7. Испаритель морозильной камеры
8. Обратная трубка (всасывание)
